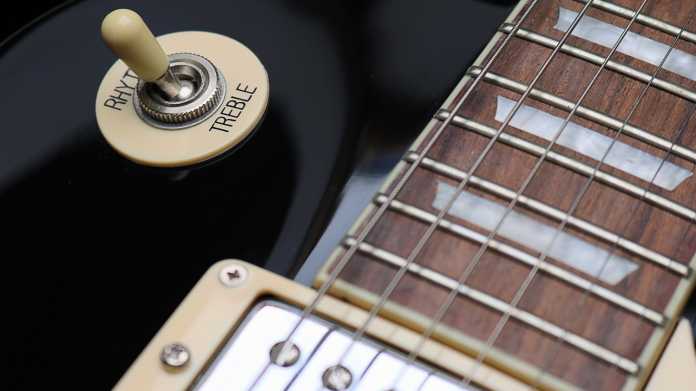

(Bild: Bjoern Fischer/Shutterstock.com)

Von
  • Detlef Grell
Make 5/21

Mehr zum Thema gibt es in Ausgabe 5/21 der Make.

Der Gitarrenhersteller Gibson hat viele Standards gesetzt, aber nicht nur überzeugende. Dort war man sehr lange auf Gitarren mit zwei Tonabnehmern (Pickups oder kurz: PU) fixiert, etwa bei der Les Paul oder auch der etwas moderneren SG. Sämtliche Nachbauer halten sich sklavisch an die Gibson-Vorgaben, sei es die eigene Tochter Epiphone oder Kopisten aus China wie die Firma Vintage.

Das Schaltschema ist höchst simpel. Mit einem Drei-Positions-Umschalter werden in Stellung Rhythm der Hals-Tonabnehmer, in Stellung Treble der Steg-Tonabnehmer und in Mittelstellung beide eingeschaltet. Im Folgenden benutze ich als Kurzform für die Schalterstellungen und die dabei angeschalteten Pickups die Schreibweise:

Hals – Hals&Steg – Steg

Die drei Schalterstellungen bei der Les Paul mit zwei Pickups, die jeweils aktiven sind grün umrandet, von links nach rechts: Rhythm - Mittelstellung - Treble. Der Schalter ist jeweils links oben im Bild zu sehen.

Für jeden PU gibt es einen eigenen Volume- und Tone-Einsteller. In Mittelstellung wirken alle vier.

Dann jedoch schuf Gibson die Les Paul namens Black Beauty mit drei Tonabnehmern, blieb jedoch bei dem Dreier-Schalter. Fender hat das mit dem 3-Weg- und später 5-Weg-Schalter bei seiner Stratocaster (ebenfalls mit drei Pickups) schlauer gemacht, dazu aber einen Schlitz im Schlagbrett gebraucht. Bei Gibson ist das ein No-Go.

Bei den drei möglichen Schalterstellungen entschied sich Gibson für:

Hals – Mitte&Steg – Steg

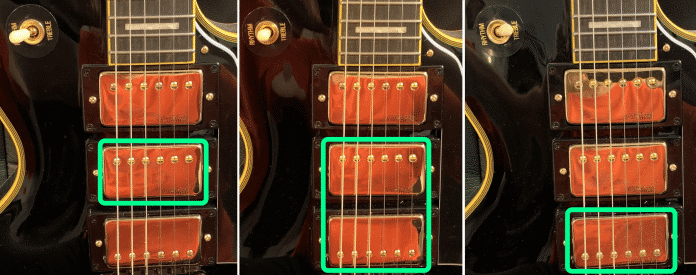

Die drei Schalterstellungen bei der Les Paul mit drei Pickups, wieder von links nach rechts: Rhythm - Mittelstellung - Treble. Da ist noch Luft nach oben.

Diese drei Stellungen sind zwar alle brauchbar, aber damit fallen zwei wichtige, klanglich relevante Varianten weg. Zum einen Hals&Steg, wie von der Gitarre mit zwei Pickups gewohnt. Aber auch den Mittel-PU bekommt man nicht allein zu hören. Auf die bei Fenders Stratocaster übliche Kombi Hals&Mitte kann man gut verzichten, denn die klingt mit Gibsons Humbucker-Pickups sehr mulmig. Noch weniger angenehm klingt eine Variante, die alle drei Tonabnehmer gleichzeitig aktiviert, worauf auch Fender verzichtet.

Mehr von Make Mehr von Make

Das Problem mit zu viel zusammengeschalteten (parallelen) Pickups ist, dass sie den Schwingkreis, den ein Pickup bildet (R+L+C), zu stark bedämpfen und gleichzeitig die Resonanzfrequenz senken. Das ergibt einen unangenehm dumpfen und schlappen Sound.

Viele Gitarristen ärgern sich über Gibsons spartanisches Schaltschema. Die gängigen und scheinbar einfachen Abhilfen führen aber nicht zum optimalen Ergebnis. Um einen zusätzlichen Schalter an der Gitarre unterzubringen, ohne das Instrument visuell zu verändern, kommt oft ein Potischalter zum Einsatz, dessen Achse man zum Schalten zieht oder drückt. Im einfachsten Fall wird damit der Mittel-Pickup zu den vorgegebenen Schaltstellungen dazugeschaltet. Man bekommt dann folgendes:

Der Poti-Schalter gedrückt (Stellung 0)

Potischalter Stellung 0:
Hals – Mitte&Steg – Steg

Das entspricht dem eben beschriebenen Gibson-Standard für drei PUs.

Potischalter Stellung 1:
Hals&Mitte (neu, aber verzichtbar) – Mitte&Steg (wie 3-PU-Original) – Mitte&Steg (ein zweites Mal)

Poti-Schalter angehoben (Stellung 1)

Das ist offensichtlich kein großer Wurf: Nur ein neuer Sound, der noch dazu nicht viel bringt.

Etwas weiter kommt man, wenn man erst auf die klassische 2-Pickup-Variante umstellt, also den Mittel-Pickup zunächst aus der Schaltung herausnimmt, und dann über den Potischalter zuschaltbar macht. Das führt zu:

Fabrikneues Schalt-Poti vor dem Einbau

Potischalter Stellung 0:
Hals – Hals&Steg (neu und erwünscht) – Steg

Potischalter Stellung 1:
Hals&Mitte (neu, aber verzichtbar) – Hals&Mitte&Steg (neu und sehr verzichtbar) – Mitte&Steg (wie 3-PU-Original, erwünscht)

Hier gewinnt man immerhin einen neuen Sound, der auch gewünscht ist (neben zwei weiteren neuen, die man nicht braucht). Doch auch hier besteht kein einzelner Zugriff auf den Mittel-PU. Ein weiterer Nachteil beider Lösungen: Der Mittel-Tonabnehmer ist keinem der Potis zugeordnet, also nicht separat in Lautstärke oder Klang einstellbar.

Der für Gitarren konzipierte Schalter an den Potis ist in der Regel ein Zweifach-Umschalter. Wenn man sich nur einen dieser Umschalter zunutze macht, gelangt man zu folgender Lösung, die gleich mehrere Vorzüge bietet: Man schaltet nicht einfach den Mittel-Pickup zu, sondern schaltet zwischen Hals- und Mittel-Pickup um.

So entsteht folgendes Schaltschema:

Potischalter Stellung 0:
Hals – Hals&Steg – Steg

Das ist die klassische Schaltung einer Gibson mit zwei Pickups, die drei Stellungen will man alle haben.

Potischalter Stellung 1:
Mitte (Einzeln! Endlich!) – Mitte&Steg (wie 3-PU-Original, erwünscht) – Steg

Damit ist auch jedem Pickup in jeder Variante ein Volume- und Tone-Poti zugewiesen.

Die neue Schaltung macht in Poti-Schalterstellung 0 aus der 3-PU-Les-Paul im Prinzip eine klassische Les Paul mit zwei Pickups, als gäbe es den mittleren gar nicht ...

... in Poti-Schalterstellung 1 hingegen kommt man zusätzlich in den Genuss des Mittel-Pickups, und zwar entweder einzeln oder zusammen mit dem Steg-PU, wie bei der originalen 3-PU-Schaltung von Gibson.

Am Drei-Wege-Schalter muss man nur ein Kabel abklipsen, kann sich dessen Ausbau also sparen.

Der Umbau an sich ist einfach: Man ersetzt eines der 500k-Potis (typischerweise einen der Tone-Potis) durch ein 500k-Poti mit Schalter und schließt es wieder genauso an wie das Original. Dann trennt man die Zuleitungen sowohl des Hals-PU (in der Grafik blau) als auch des mittleren Pickup (rot) dort ab, wo sie im Originalzustand angelötet sind – beim Hals-PU ist dies das eine Volume-Poti, beim Mittel-PU der 3-Wege-Schalter.

Vereinfachtes Verdrahtungsschema der Gibson-Originalschaltung für die Les Paul mit drei Tonabnehmern. Sie unterscheidet sich von der Version mit zwei Pickups nur durch den Drei-Wege-Schalter, an den der Mitteltonabnehmer direkt angeschlossen ist. (Masseleitungen und Kondensatoren an den Klangreglern fehlen zugungsten der Übersicht)

Diese beiden losen Enden schließt man dann an je einen der Umschaltkontakte des Schaltpotis an und dessen Mittelpin verbindet man mit dem Anschluss am Volume-Poti, an dem ursprünglich der Hals-PU angeschlossen war (in der Grafik orange). Im Ruhezustand 0 des Poti-Schalters ist dann der Hals-PU aktiv, im Zustand 1 statt seiner der Mittel-Pickup.

Modifiziertes Verdrahtungsschema: Der Potischalter wählt zwischen Steg- und Mittel-PU aus; ansonsten entspricht die Verschaltung im Prinzip der Les-Paul-Version mit zwei Pickups.
