Quine Mc Cluskey 3.34

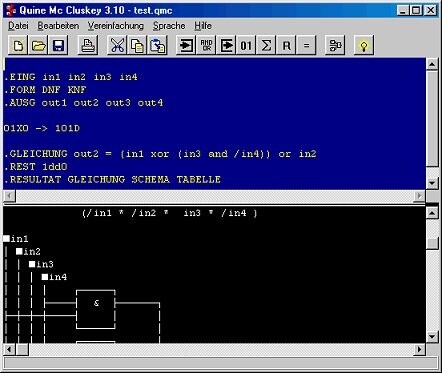

Aus logischen Gleichungen eine Schaltung mit minimalem Hardwareeinsatz aufzubauen ist eine typische Aufgabe in der Digitaltechnik. Auf dem Weg über ein Karnaugh-Veith-Diagramm lässt sie sich mittels Quine Mc Cluskey elegant lösen. Die Freeware wendet das gleichnamige numerische Verfahren auf Boolesche Ausdrücke an. Die Eingabe von maximal 16 Ein- und Ausgängen sowie der logischen Gleichungen erfolgt per Texteditor im oberen Teil der Programmoberfläche. Die Syntax zur Beschreibung der Schaltung ist im PDF-Manual ausführlich beschrieben. Das Ergebnis wird dann als Tabelle, Formel oder Schaltplan angezeigt. Sollte die Bildschirmdarstellung missraten, ist womöglich die Schriftart MS Linedraw nachzuladen. (Mathias Poets)

Bild 1 von 1

Quine Mc Cluskey
